Sơ Đồ Đấu Nối Camera IP PoE Cho Nhà Xưởng: Hướng Dẫn Chi Tiết Từ Kỹ Sư

Trong các dự án thi công hệ thống an ninh quy mô lớn như nhà xưởng, kho bãi hay tòa nhà, việc lựa chọn và đi dây hệ thống là yếu tố quyết định sự ổn định. Với tư cách là những kỹ thuật viên đã thi công hàng trăm công trình lớn nhỏ, đội ngũ Tầm Nhìn Tân Tiến thường xuyên nhận được câu hỏi từ anh em đồng nghiệp: “Làm sao để đi dây camera IP PoE vừa tiết kiệm chi phí cáp, vừa đảm bảo băng thông không bị nghẽn ở khoảng cách xa?”

Bài viết này sẽ chia sẻ sơ đồ đấu nối chuẩn thực tế và những kinh nghiệm “xương máu” dành cho anh em thợ kỹ thuật và đại lý mới vào nghề.

1. Camera IP PoE là gì và tại sao nên dùng cho nhà xưởng?

Công nghệ Power over Ethernet (PoE) cho phép truyền tải cả nguồn điện và dữ liệu thông qua duy nhất một sợi cáp mạng (Cat5e hoặc Cat6).

• Lợi ích thực tế: Giảm 50% thời gian thi công, không cần kéo dây nguồn rườm rà đến từng vị trí camera, hạn chế tối đa tình trạng sụt áp ở khoảng cách xa (dưới 100m chuẩn).

• Đánh giá từ chuyên gia: “Khi thi công nhà xưởng dài trên 50m, việc sử dụng Switch PoE chuyên dụng kết hợp cáp mạng lõi đồng nguyên chất sẽ giúp hệ thống chạy mượt mà 24/7, không bị hiện tượng giật hình hay mất kết nối về đêm.”

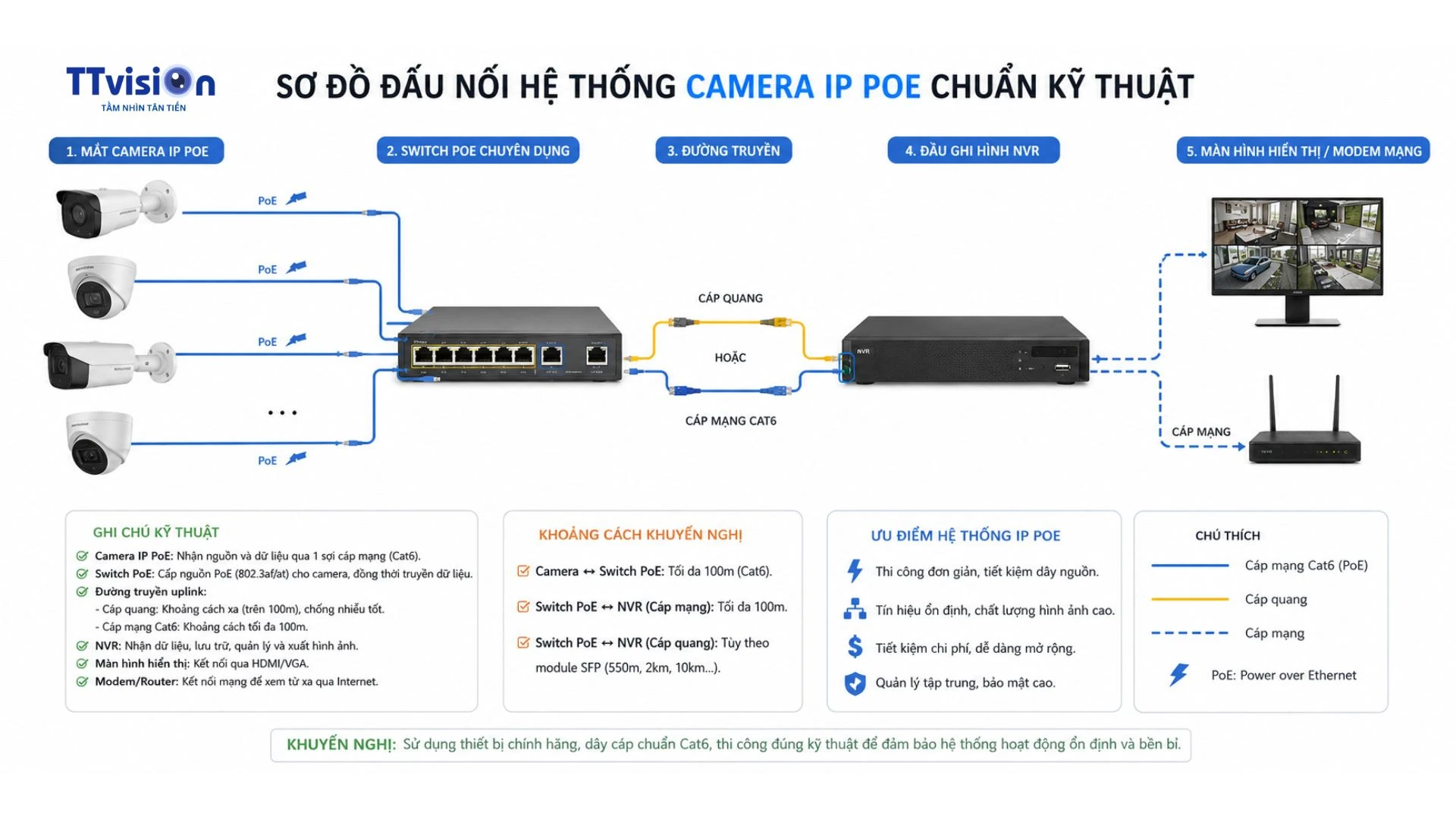

2. Sơ đồ đấu nối hệ thống camera IP PoE chuẩn kỹ thuật

Dưới đây là mô hình kết nối tiêu chuẩn cho một hệ thống từ 8 đến 16 mắt camera:

Các bước thực hiện chi tiết:

1. Khảo sát và định vị trí: Xác định góc nhìn rộng, tránh các nguồn nhiệt lớn hoặc nhiễu điện từ (gần trạm biến áp, motor công suất lớn).

2. Lựa chọn thiết bị nguồn: Sử dụng Switch PoE có cổng Uplink Gigabit để đảm bảo băng thông truyền tải hình ảnh độ phân giải cao (2K, 4K) không bị trễ hình (delay).

3. Bấm cáp mạng theo chuẩn TIA/EIA-568B: Đảm bảo 8 lõi cáp đều tiếp xúc tốt.

3. Những lỗi thường gặp khi lắp đặt camera PoE và cách khắc phục

• Lỗi 1: Camera chập chờn ban đêm (khi bật hồng ngoại).

  • Nguyên nhân: Do sử dụng cáp mạng nhôm mạ đồng (CCA) kém chất lượng, sụt áp nguồn cấp khi bật hồng ngoại.

  • Khắc phục: Luôn dùng cáp mạng đồng nguyên chất (Pure Copper) và chọn nguồn/switch có dư tải khoảng 20-30%.

• Lỗi 2: Không nhận tín hiệu ở khoảng cách > 100m.

  • Khắc phục: Sử dụng bộ khuếch đại tín hiệu (PoE Extender) hoặc chuyển sang dùng cáp quang kèm converter.

Kết Luận

Lắp đặt camera PoE đơn giản hơn nhiều so với hệ thống camera analog truyền thống nhờ chỉ dùng một loại cáp duy nhất. Nắm đúng sơ đồ, chọn đủ thiết bị và thi công đúng kỹ thuật là chìa khóa để hệ thống hoạt động ổn định lâu dài.Bạn là kỹ thuật hoặc đại lý đang cần tư vấn sơ đồ đấu nối cho dự án lớn? Liên hệ ngay Zalo Hotline kỹ thuật của Tầm Nhìn Tân Tiến để được anh hỗ trợ sơ đồ nguyên lý, hướng dẫn chi tiết và nhận chính sách chiết khấu vật tư tốt nhất!
